  叠螺式污泥脱水机

已阅:1353  2018-09-17 14:40:01

叠螺机即叠螺式污泥脱水机,是一种广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。可以减少沉淀池及污泥浓缩池,节约污水站建设成本。

本设备巧妙运用多重环片自动清洗过滤技术代替了传统滤筛过滤,自身清洗过滤技术确保脱水机连续稳定的泥水分离效果,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对污泥进行挤压脱水,是一种新型的固液分离设备。实际运行情况证明,叠螺式污泥脱水可为客户创造可观的经济效益和社会效益。

参数列表

机型

污泥处理量

尺寸(mm)

重量(kg)

用电量

DS-kg/h

净重

运行

Kw/h

131

6-10

2000

700

1060

220

320

0.47

132

15-20

2000

800

1060

360

530

0.57

201

9-20

2600

800

1480

450

850

0.92

202

20-40

2600

950

1450

470

1000

1.1

301

40-60

3250

950

1780

700

1280

1.3

302

80-120

3650

1060

1780

1100

2150

2.25

303

120-180

3650

1470

1780

1600

2850

3

401

100-150

4300

1000

2200

1200

2600

2.25

402

200-300

4500

1350

2200

2200

3800

3.75

403

300-450

4500

1800

2200

3300

5200

4.75

404

365-610

4500

2600

2100

4500

6500

9

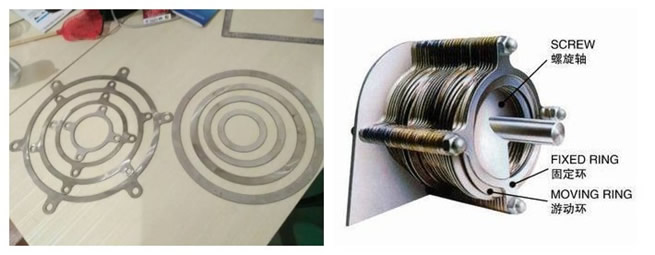

结构原理

① 脱水机的叠螺主体是由固定环和游动环相互层叠,螺旋轴贯穿其中形成的过滤装置.前段为浓缩部,后段为脱水部。

②固定环和游动环之间形成的滤缝以及螺旋轴的螺距从浓缩部到脱水部逐渐变小。

③螺旋轴的旋转在推动污泥从浓缩部输送到脱水部的同时,也不断带动游动环清扫滤缝,防止堵塞。

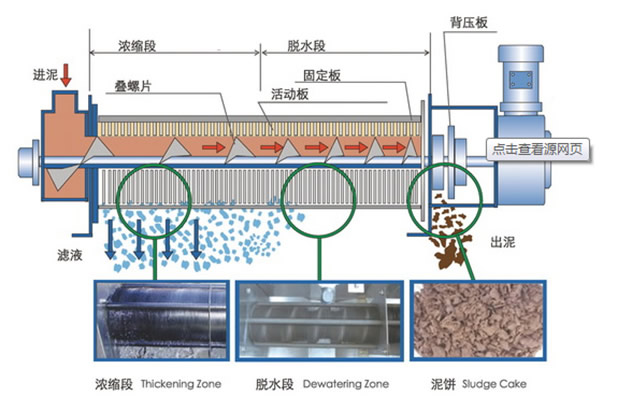

脱水原理

1、浓缩:当螺旋推动轴转动时,设在推动轴外围的多重固活叠片相对移动,在重力作用下,水从相对移动的叠片间隙中滤出,实现快速浓缩。
2、脱水:经过浓缩的污泥随着螺旋轴的转动不断往前移动;沿泥饼出口方向,螺旋轴的螺距逐渐变小,环与环之间的间隙也逐渐变小,螺旋腔的体积不断收缩;在出口处背压板的作用下,内压逐渐增强,在螺旋推动轴依次连续运转推动下,污泥中的水分受挤压排出,滤饼含固量不断升高,最终实现污泥的连续脱水。
3、自清洗:螺旋轴的旋转,推动游动环不断转动,设备依靠固定环和游动环之间的移动实现连续的自清洗过程,从而巧妙地避免了传统脱水机普遍存在的堵塞问题。

产品优势
1、适用广泛
①适用于市政污水、食品、饮料、化工、皮革、焊材、造纸、印染、制药等行业的污泥。
②适用于高、低浓度污泥的脱水。进行低浓度(2000mg/L~)污泥脱水时,无需建设浓缩池、贮存池,降低建设成本,减少磷的释放和厌氧臭气的产生。
2、小型设计
①设计紧凑,脱水机里面包含了电控柜、计量槽、絮凝混合槽和脱水机主体。
②占地空间小,便于维修及更换;重量小,便于搬运。
3、不易堵塞
①具有自我清洗的功能。不需要为防止滤缝堵塞而进行清洗,减少冲洗用水量,减少内循环负担。
②擅长含油污泥的脱水。
4、低转速
①螺旋轴的转速约2~3转/分,耗电极低。
②故障少,噪音振动小,操作安全。
5、操作简单

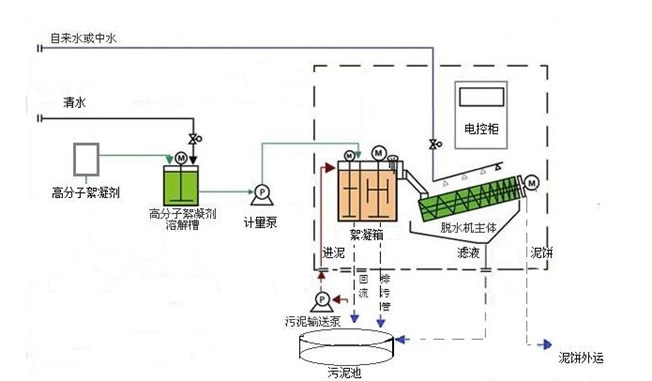

①通过电控柜,与泡药机、进泥泵、加药泵等进行连动,实现24小时连续无人运行。
②自动运行,可上位监控和操作,日常维护时间短,维护作业简单。
③可选择全密闭设计,无污水外溅,减少车间气味,更干净整洁。
6、经久耐用
①机体几乎全部采用不锈钢材质,能够最大限度延长使用寿命。
②更换部件只有螺旋轴和游动环,使用周期长。

成本分析

1、设计成本缩减
● 产品规格多样,系列齐全,针对不同的处理规模,可选择最合适的机型,避免大材小用。
● 机体设计紧凑,浓缩脱水一体化,本身带有电控柜和污泥絮凝混合槽等辅助装置,对配套设备兼容性强,便于设计。
2、建设成本缩减
● 小型设计,便于因地制宜,可减少脱水机本身的占地空间和建设成本。
● 具备污泥浓缩功能,故不需要浓缩及贮存单元,减少污水处理设施整体的占地空间和建设成本。
3、运行成本缩减
● 脱水机主体具有自我清洗功能,故不必为防止污泥堵塞而大量用水清洗。
● 采用低速螺旋挤压技术,耗电低。
● 电控柜设自控装置,从输送污泥、注入药液、浓缩脱水、至排出泥饼,实现24小时全自动连续无人运行,降低工人费。

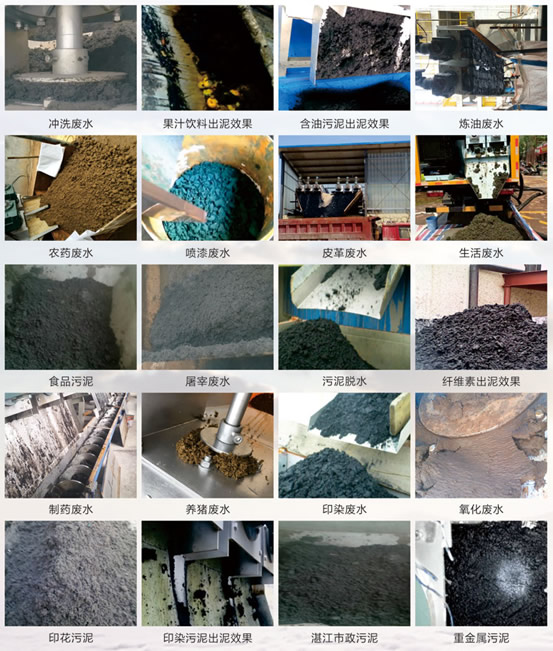

出泥效果
